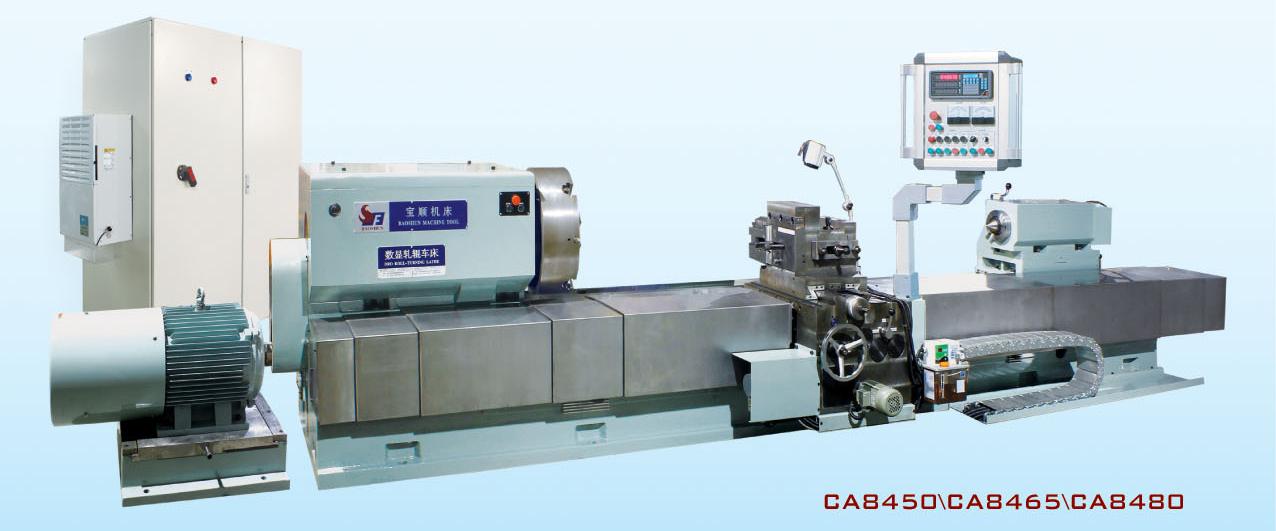

CA8480數顯軋輥車床簡介 Brief introduction

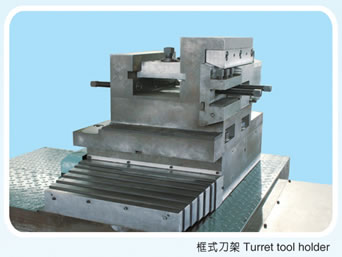

CA8480數顯軋輥車床主要用于鑄鐵、 鋼質和有色金屬軋輥的半精車削及精車削加工, 使用高速鋼、 硬質合金或其他材料的刀具可進行軋輥的外圓、 端面和各種復雜孔型型面、 曲面的車削加工和修復加工。 也可用于與軋輥相同尺寸及重量范圍的鑄鐵、 鋼質及有色金屬材質的軸類零件的加工。 可進行外圓、 端面和各種復雜曲面的半精車削及精車削。 機床縱向導軌設計整體4導軌, 縱向移動采用蝸米牙條傳動, 刀架橫向進給運動采用高剛性矩形導軌, 意大利框式刀架技術與固定式刀臺完美組合, 提高了機床切削加工時的高剛性和穩定性； 同時高剛性的刀排特別適合對過主軸中心工件的加工, 主軸的軸承采用高精度可調整徑向間隙的雙列徑向短圓柱滾子軸承, 因而主軸剛性強、 旋轉平穩、 精度高。 高穩定性和高剛性的結構設計, 確保機床的整體綜合加工精度。 從而保證了被加工零件的精度也很高。 主軸箱(床頭箱)采用45KW交流變頻電機, 使用液壓, 自動換擋, 機床縱、橫向移動采用無級變速實現, 可根據不同軋輥材質選用不同的轉速、進給量, 操作非常簡單。 機床縱向移動使用光柵數顯, 車削軋輥時無需對輥或劃線加工。 各運動導軌副采用集中潤滑系統實施定點定量自動潤滑供油, 保證了系統的動態響應特性: 確保機床導軌潤滑經久耐用, 機床的縱橫向均采用不銹鋼全防護, 有利于運動精度的長期保持。 本機床由床身、 主軸箱、 尾座、 刀架、 液壓系統、 PLC系統電器柜、 托線(坦克鏈式)等組成 。
CA8480(800×4000/5000)數顯軋輥車床主要規格、技術參數
|
主要參數
Main paramenters
|
床頭箱
headstock
|
進給傳動
feed transmission
|
尾座移動參數
Tailstock moving parameters
|
||||
|
最大工件直徑 Max. Workpiece diameter |
?800mm |
主軸轉速范圍Main spindle rotation |
1~60r/min |
進給量級數
Feed movement grade
|
無級stepless |

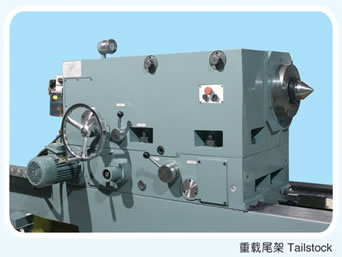

尾座套筒移動量Tailstock sleeve of mobile content |
300mm |
|
最大工件長度 Max. Workpiece length |
4000/5000mm |
主軸轉速級數Spindle speed grade |
無級stepless |
縱向（Z軸）進給速度范圍Longitudinal(Z axis) movement speed |
0.4~1300 mm/r |
尾座快速移動速度Rapid speed of tailstock |
3000 mm/min |
|
中心高 Center hight |
550mm |
主軸變速方式Spindle speed mode |
液壓自動hydraulic auto |
縱向快速移動速度
Rapid longitudinal movement speed
|
1300 mm/min |
尾座移動方式
Tailstock moving mode
|
機動
motor drive
|
|
頂尖間最大工件重量 max. load between centers points |
140000Kg |
花盤直徑work holding chuckdiameter |
?800mm |
橫向（X軸）進給速度范圍
Cross (X axis) movement speed
|
0.2~ 650 mm/r |
尾座主軸錐孔尺寸
The tailstock spindle taper hole size
|
?80mm 1∶7 |
|
最大切削力Max. Cutting capacity |
70Kn |
主軸錐孔尺寸
size of spindle taper
|
?100mm 1∶7 |
橫向快速移動速度
Rapid cross movement speed
|
650 mm/min |
尾座套筒直徑
Tailstock sleeve diameter
|
?280mm |
|
花盤最大扭矩Max. work holding chucktorque |
55000N.m |
|
|||||
|
電動機及其他參數 |
|
|
交流變頻主電機功率 |
45KW |
|
進給交流伺服電動機 |
35 N.m |
|
床身導軌防護形式 |
不銹鋼防護罩 |
|
縱向運動位置顯示 |
有 YES |
|
機床外型尺寸（長*寬*高） |
9380/10240X2300X1800mm |
|
機床重量（約） |
30000kg |
